น้ากิมใช้..ทำโฟนเด็ดไดโพน

[KIM_ANT]

 ยังไม่จบเลย งานไม่ยอมให้เราว่าง ยังมีอีก ยังไม่ได้วัดSWRเลย ไม่รู้จะลงหรือเปล่า
 เดี๋ยวหาคนวัดSWRก่อน  ทำเองกินเอง แล้วบอกว่าของเราอร่อยจะยังไงอยู่

[KIM_ANT]

ขอบคุณท่านsamila ครับ  จริงๆ ผมขอให้ท่านช่วยเขียน ผมเขียนไม่เป็น ถ่ายรูป ไม่ค่อยชัดเจน เพื่อนๆ พี่ๆ จะได้ทำได้ง่ายขึ้น
ตรงนี้ยกประโยชน์ให้ท่าน samila ครับๆ

[samila]


สายเฟสชิ่งไลน์ สำหรับโฟลเด็ดไดโพล 4 สแต็ก สูตรของน้ากิมใช้ครับ... ภาพแรกเป็นต้นฉบับจากน้ากิมใช้ ส่วนภาพที่สองและสามผมทำภาพให้ใหม่..(ขอนุญาตน้ากิมใช้ด้วยครับ)..

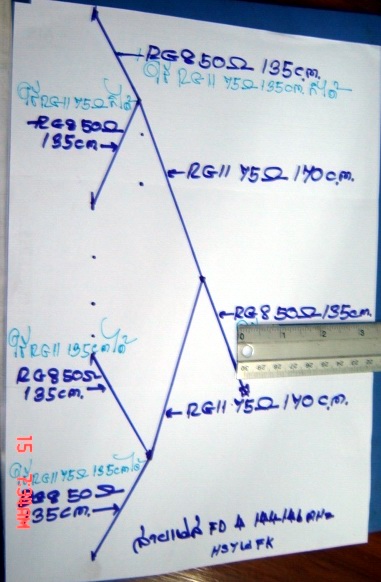

(๑) อันนี้ต้นฉบับ (สองแบบอยู่ในภาพเดียวกัน)

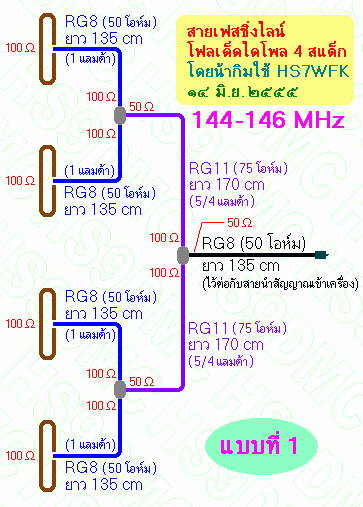

(๒) แบบแรกใช้สาย 50 โอห์มก่อน ตามด้วยสาย 75 โอห์ม

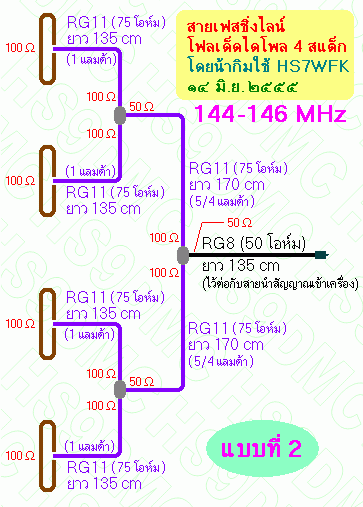

(๓) แบบที่สองใช้สาย 75 โอห์ม ทั้งสองช่วง



[logic]

ช่วงนี้ งานเข้าครับ ขอจัดชุดใหญ่นี้ออกไปก่อน กะว่าจะทำตั้งแต่ 1-2-4-8ห่วงไปเรื่อยๆ เอาจนกว่า นักเรียนทำส่งออกอากาศได้ ถ้านักเรียนทำออกอากาศไม่ได้
 แสดงว่า คนสอนไม่รู้เรื่อง หรือคนเรียนไม่ได้เรื่องกันละ    พึ่งฝอยมาได้แค่ครึ่งทางเอง

ขอแสดงความนับถือครับ น้ากิมใช้

[KIM_ANT]

ลายแทง สายเฟสชิ่งลาย 245 MHz

การตัดสายนำสัญญาณ ผมจะใช้ รางอลูมิเนียมวัดความยาว เพื่อให้ความยาว เท่ากันทุกเส้น




ระยะการนับว่าตรงไหน ขอให้ดูระยะชิลในส่วนที่ ยังไม่เปิด ปลาย  เมื่อมีการเปิดปลายสายจะเป็นการเริ่มแพร่กระจายคลื่น
ฉนั้น อย่าทำปลายหางปลาให้ยาว จะเป็นการเพิ่มความยาวทางไฟฟ้า สังเกตุใหม ทำแล้วชอบไปดีที่ความถี่ต่ำกว่าการคำนวนทั้งที่เราก็ทำตามการคำนวนทุก อย่างแล้วก็ตาม

การบัดกรีรวมกัน ผมจะใช้ ยางดำๆ (ชอบเรียกกันว่าขี้หมา) ที่เหลือจากงานทำกราวดิ้งคิด เวลาพันเทปละลาย จะช่วยกันน้ำได้ดี(กันน้ำเข้า)



การบัดกรี จะรักษา ระยะความห่าง เกนกลางกับชีลโดยรอบ ให้ใกล้เคียงเหมือนสายนำสัญญาณไว้ และคลุมโดยรอบ จะไม่เปิดส่วนนี้เลย
เพราะค่าความต้านทาน ของ ปลายสายสองเส้น ที่จะมาขนานกัน จนเปลี่ยนค่าความต้านทานใหม่(หรืออิมพิแด้น) ก็จะเกิดตรงนี้ครับ

เสร็จแล้วพันด้วยเทปละลาย กันน้ำอีกที แม้ว่าจะหล่อเรซิ่น ก็ควรพันด้วยเทปละลาย  น้ำ ความชื้น เป็นตัวทำให้สายอากาศ เสียได้โดยง่ายครับ
  การทำสายอากาศ ไม่มีเคล็ดลับ แต่มีรายละเอียดที่จะปล่อยผ่าน ไม่ได้ ก็เท่านั้นครับ

[KIM_ANT]

ขอรูปการทำโพลเด็ดไดโพล 1 ห่วง พร้อมสูตรครับ

ช่วงนี้ งานเข้าครับ ขอจัดชุดใหญ่นี้ออกไปก่อน กะว่าจะทำตั้งแต่ 1-2-4-8ห่วงไปเรื่อยๆ เอาจนกว่า นักเรียนทำส่งออกอากาศได้ ถ้านักเรียนทำออกอากาศไม่ได้
 แสดงว่า คนสอนไม่รู้เรื่อง หรือคนเรียนไม่ได้เรื่องกันละ    พึ่งฝอยมาได้แค่ครึ่งทางเอง

[hs2xlw]

ขอรูปการทำโพลเด็ดไดโพล 1 ห่วง พร้อมสูตรครับ

[samila]

น้า..
แล้วลายแทง สายเฟสชิ่งลาย โฟลเด็ดไดโพล 4 ห่วง ความถี่ 145 MHz ละครับ จะฉายเมื่อไหร่.. รีบๆ ฉายเลยครับ... แล้วขอแถม สายเฟสชิ่งลาย โฟลเด็ดไดโพล 2 ห่วง ความถี่ 145 MHz ด้วยได้ป่าว..


[samila]

เอ่อ.น้ากิม.. เห็นมีคนถามเรื่องเอาท่อทองแดงมาทำโพลเด็ดไดโพล..

งั้นผมขอถามมั่งว่า..ถ้าเอาท่ออลูมิเนียมที่เค้าใช้ทำท่อแอร์มาดัดเป็นโพลเด็ดไดโพลละ.. เป็นงัยบ้าง... (ถามเฉยๆเช่นกัน..อยากรู้)

ได้ ถ้าเขาจะทิ้งแล้วเอามาเลย นิ่ม ดัดง่าย เอามือดัดดิบเลย แต่ถ้าซื้อมาทำ แพงกว่าอย่างแข็งที่ทำกันทั่วไป อย่างที่เอามาทำกัน ขายเป็นเส้น แต่ท่อแอร์ขายเป็นเมตรครับ ส่วนใหญ่จะมีแค่3หุน 4หุนจะหายาก

สงสัยต้องหาเวลาดัดดูซักสองห่วง.. เพราะท่อแอร์(อลูมิเนียม) น่าจะทนไอทะเลได้ดีกว่าอลูมิเนียมทั่วๆ ไป... พวกอยู่ใกล้ทะเลก็งี้แหล่ะครับ... (อิจฉาพวกไกลทะเล ที่ไม่ต้องทะเลาะกับไอเค็ม)

น้ากิมขัดมาซ่ะแววทุกต้น เวลาเอาขึ้นหลังคาเสร็จ ยืนดูคอตกด้วยความเสียดายว่าไม่กี่วันก็ขี้เกลือก็ขึ้นเต็มอีกแล้ว..เสียดายอะ...

[KIM_ANT]

เอ่อ.น้ากิม.. เห็นมีคนถามเรื่องเอาท่อทองแดงมาทำโพลเด็ดไดโพล..

งั้นผมขอถามมั่งว่า..ถ้าเอาท่ออลูมิเนียมที่เค้าใช้ทำท่อแอร์มาดัดเป็นโพลเด็ดไดโพลละ.. เป็นงัยบ้าง... (ถามเฉยๆเช่นกัน..อยากรู้)

ได้ ถ้าเขาจะทิ้งแล้วเอามาเลย นิ่ม ดัดง่าย เอามือดัดดิบเลย แต่ถ้าซื้อมาทำ แพงกว่าอย่างแข็งที่ทำกันทั่วไป อย่างที่เอามาทำกัน ขายเป็นเส้น แต่ท่อแอร์ขายเป็นเมตรครับ ส่วนใหญ่จะมีแค่3หุน 4หุนจะหายาก
